Полиспаст

Блок полиспаста по низким ценам от изготовителя, любые объемы в сжатые сроки, осуществляем бесплатную доставку до транспортных компаний.



Купить полиспаст или заказать изготовление блока полиспаста по чертежам, вы всегда сможете в нашей компании отправив свою заявку нам на почту tkg200@mail.ru.



Цена на блок полиспаста зависит от толщины блока, используемого каната, марки стали и комплектации подшипником.



Цена на полиспаст рассчитывается индивидуально по чертежу или заполненному опросному листу в течении 1 часа после получения заявки.



Сегодня мы можем обеспечить не только самую низкую цену на полиспаст, но и быстрые сроки изготовления так как имеем большой складской запас металла, собственные производственные мощности и помещения, квалифицированный персонал и новейший станочный парк.



Что представляет собой полиспаст, основные разновидности



Блок полиспаста является специализированным устройством для подъема грузов. Полиспаст состоит из нескольких отдельных блоков, объединенных в обоймы. Эти обоймы обвиваются канатом. Основное предназначение рассматриваемого устройства – увеличение силы, применяемой для передвижения груза.



Полиспаст состоит как из статичных, так и из динамичных обойм. В зависимости от числа ниточек каната, используемого в полиспасте, при переведении одинакового груза возникает разное тяговое напряжение.





Классификация полиспастов по принципу действия



Различают редукторные и мультипликаторные полиспасты. Первые используются для того, чтобы выиграть в силе, вторые – в скорости.



В редукторных блоках полиспаста используются канаты меньшего диаметра, а значит, меньший диаметр также будут иметь барабаны и блоки.



Их употребление позволяет понизить передаточное число и размеры устройства. Но при этом важно использовать канат большей длины, также увеличиваются сила трения и канатная емкость барабана. Внешний вид редукторных (силовых) полиспастов показан на рисунке.





Полиспасты нашли широкое применение в строй машинах, где быстрота подъема груза не так важна, как передаточное число, натяжение веревки, грузовой момент. В них один конец каната закрепляется на барабан лебедки (указано под цифрой 1 на рисунке), а другой на статичной (под цифрой 2 на рисунке) или динамичной (под цифрой 3 на рисунке) блочной обойме. Куда именно закрепить второй конец каната, зависит от взятой за основу схемы запаса каната.



Силовые блоки полиспаста могут быть использованы в качестве самостоятельных устройств подъема грузов в процессе выполнения монтажных работ, а также в составе стрелоподъемных, грузовых крановых механизмов, и т. д.



Скоростная разновидность нашла применение в составе гидроподъемников, выдвижных устройств телескопических крановых стрел, а также там, где при небольших скоростях привода важно получить большую скорость передвижения груза или рабочих механизмов машины.





Пример скоростного полиспаста приведен на рисунке. Как видим, увеличить быстроту перемещения грузов можно с помощью гидравлических цилиндров (на рисунке указан под цифрой 4).



Классификация полиспастов по типу



В зависимости от численности ветвей в канате, накручиваемых на барабан, выделяют двойные и одиночные полиспасты.





На рисунке приведена схема одиночного блока полиспаста. Ее используют почти во всех строй машинах с использованием отклоняющих блоков.



Полиспасты передают в нужном направлении движение исполнительному механизму. Канат движется вместе с грузом по оси при наматывании на барабан, формируя неодинаковые нагрузки на барабанном подшипнике.





Как видно на рисунке, двойные полиспасты образованы двумя одинарными. Они при подъеме и спуске позволяют грузу перемещаться вертикально без отклонений, обеспечивают одинаковую нагрузку на барабан.



Как правило, двойные полиспасты нашли применение в крановых механизмах козлового и мостового типа. Двойные полиспасты в подъемниках башенного типа позволяют употребить две типовые грузовые лебедки высокий мощи вместо одной и обеспечить многоскоростной режим подъема груза.



Важнейшей характеристикой рассматриваемой конструкции является кратность. Чтобы ее определить, нужно посчитать, к скольким ветвям каната подвешен груз, и разделить это значение на численность ветвей каната, которые наматываются на барабан. Так на вышеприведенном рисунке кратность полиспаста равна трем.





На этом рисунке она равна двум.





А здесь уже трем.

Файлы для скачивания

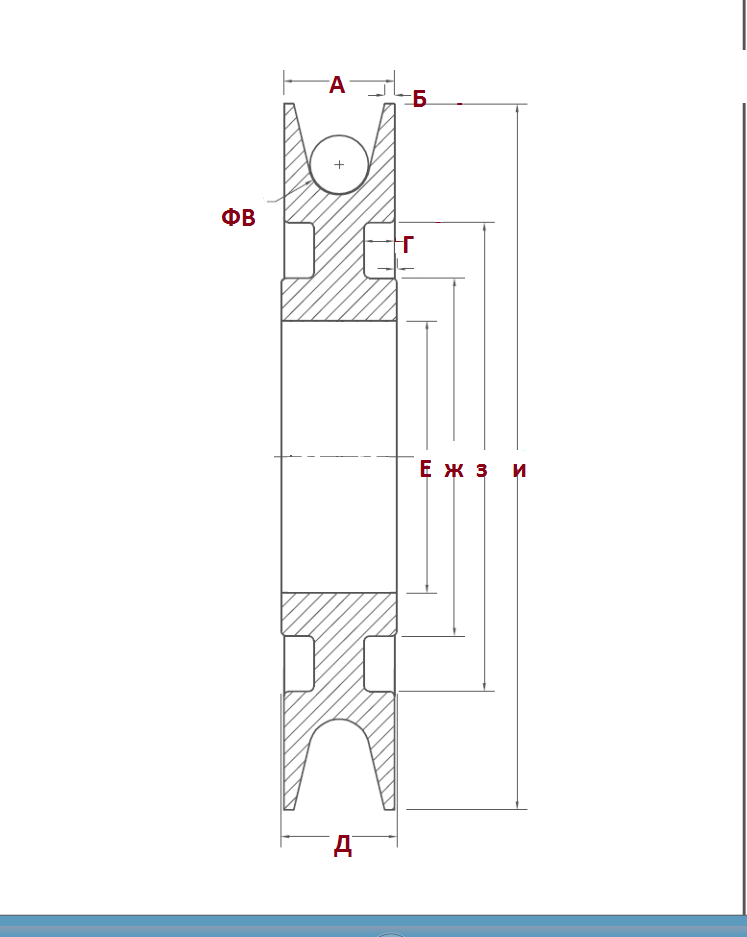

oprosnoi blok.PNG

(oprosnoi blok.PNG, 60 KB)
