Контактор КТПВ 623

Контактор КТПВ 623 цена 11 000 рублей с НДС! Только оригинальная продукция завода ЧЭАЗ! Доставка до ТК бесплатная!

Контактор КТПВ 623 – это одно фазное устройство постоянного тока, предназначенное для коммутации электрических сетей с силой тока до 160А.

Цена на контактор КТПВ 623 производства завода ЧЭАЗ Чебоксары составляет 11 000 рублей с НДС, отгрузку контакторов осуществляем бесплатно любой транспортной компании.

Цена указана только на новые контакторы КТПВ 623 с напряжением катушки 220в, цена может быть увеличена в зависимости от нестандартного исполнения.

Стоимость контактора КТПВ 623 завода Электроконтактор составит 9000р с НДС, контакторы всех заводов постоянно держим в наличии

Купить продукцию, а так же катушку для контактора КТПВ, узнать сроки поставки и наличие вы сможете, отправив свою заявку нам на почту tkg200@mail.ru

Описание

Контактор КТПВ 623 постоянного тока необходим для обеспечения частых включений и отключений питания электрических цепей.

Контактор КТПВ 623 имеет один замыкающий контакт и способен управлять электрическими машинами с токами нагрузки сети до 160А.

Однополюсные контакторы для постоянного тока могут эффективно работать только при условии подачи тока по вспомогательной цепи.

Их можно использовать для управления асинхронными трехфазными двигателями с короткозамкнутым ротором, а также для включения электромагнитов, трехфазных трансформаторов и резисторов.

Конструкция контактора КТПВ 623

В моноблочной конструкции контактора все его элементы установлены на основной скобе. По своему устройству КТПВ 623 является электромагнитной системой.

Дугогасительная камера КТПВ 623 имеет широкую щель и нужна для магнитного гашения дуги в контакторе. Ее можно снять без каких-либо усилий и откручивания деталей.

Подвижные контакты закреплены за счет изоляционной колодки. Контакты изготовлены из кадмиевой меди. Для увеличения эффективности работы и периода эксплуатации без необходимости снижения номинального тока к контактам контактора спаиваются серебряные пластинки.

Долговечность катушки КТПВ 623 обусловлена сопротивлением, снижающим перенапряжение, которое возникает в катушке в момент отключения контактора от сети.

Моноблок контактов вспомогательного вида крепится на контактор КТПВ 623 и представляет собой пластмассовое основание, к которому закреплены скобы со вспомогательными элементами, а также неподвижные контакты.

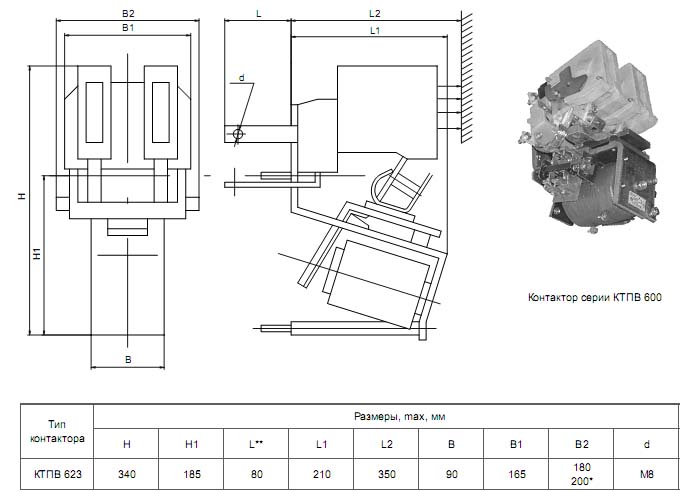

Габаритные размеры контактора КТПВ 623

Принцип работы контактора

Контактор КТПВ 623 начинает свою работу после нажатия пусковой кнопки, которая мгновенно приводит к пропусканию электрического тока через катушку, что становится причиной притягивания силовых и дополнительных контактов электромагнитом.

Для обеспечения удержания электромагнита катушки контакты замыкаются, и по ним непрерывно проходит ток. Выключение контактора КТПВ 623 приводит к разрыву цепей управления катушки.

Электромагнит размыкает контакты, которые принимают свое исходное положение под воздействием пружины. Цепь катушки может быть разорвана также при перегрузке контактора КТПВ 623.

Технические характеристики и особенности КТПВ 623

Номинальная величина тока главной цепи равна 160 A. Номинальное напряжение катушки составляет 110/220 V. Потребляемая мощность  КТПВ-623 равна 55 V. В час предусмотрено не более 1200 включений/выключений.

Износоустойчивость механизма КТПВ 623 – 10 миллионов ВО. Возможные режимы работы: кратковременный, продолжительный, прерывисто-продолжительный и повторно-кратковременный.

За счет особенностей блок контактов, при монтаже контактора КТПВ 623 есть возможность заменить местоположения контактов «р» и «з», но при этом важно, чтобы было не больше двух размыкающих контактов от общего количества вспомогательных контактов.

Два однотипных контактора КТПВ 623 за счет механического воздействия можно заблокировать в случае их близкого нахождения друг к другу. К правому контактору можно установить блокирующие контакты только справа, потому что слева установлена блокировка механического типа.

Контакторы КТПВ 623 не предусматривают плит, поэтому их крепят к изолированной плите с рейками из металла.
