Зубчатая муфта МЗ



Зубчатые муфты МЗ от производителя из наличия! Сертифицированное производство! Изготовим любые по ГОСТ 5006-55, ГОСТ 5006-83, ГОСТ Р 50895-96 или Вашим чертежам.



8-800-201-38-51 (Бесплатный вызов)
Ждем Ваших заявок на почту: a2013851@yandex.ru



Муфта зубчатая МЗ это сборная деталь служащая для соединения вращающихся валов диаметром от 18 до 700 мм.

Зубчатые муфты МЗ чаще всего используют для соединения валов электродвигателей и редукторов.

Муфта МЗ изготовляется из прочных углеродистых сталей с последующей закалкой зубьев.

Зубчатая муфта МЗ состоит из двух полумуфт с нарезанными зубьями и разъемной обоймы  с аналогичными зубьями сцепления. Зацепление полумуфт осуществляется большим числом одновременно работающих зубьев. Это обеспечивает высокую нагрузку при небольших размерах, что является главным достоинством муфт МЗ.

Недостаток зубчатых муфт МЗ это их  неотвратимая износостойкость ,обусловленная износом и деформацией зубьев. Это происходит в следствии толчков, ударов и резких колебаний, во время эксплуатации зубчатых муфт.

Для увеличения ресурса зубчатых муфт, их заправляют маслом, так как это увеличивает износостойкость зубьев в следствии уменьшения сил трения между зубьями.

Масло в муфтах МЗ можно менять и заливать через специальные отверстия расположенные в торце зубчатой муфты.

Муфты МЗ поставляются в собранном виде с не расточенными втулками в соответствии с ГОСТ 5006–83. Перед монтажом втулки муфты МЗ растачивают под конкретные размеры вала и шпонки.

Муфта МЗ - цена (стоимость обновлена 28.03.2024г)



ВИДЕО



В нашей компании Вы можете заказать индивидуальную расточку зубчатой муфты в соответствии с необходимыми размерами.

Помимо муфт МЗ в сборе ,мы так же можем изготовить для Вас полумуфты зубчатые.

Дополнительно вы можете заказать у нас запасные части к зубчатым муфтам: прижимные крышки, зубчатые обоймы и зубчатые втулки.

Как купить зубчатую муфту

Что бы получить счет на оплату муфты МЗ необходимо отправить свою заявку нам на почту tkg200@mail.ru приложив свои реквизиты. После поступления денег на наш Р/счет мы отгрузим Ваши зубчатые муфты уже на следующий день, удобной для Вас транспортной компанией.

 Доставку зубчатой муфты МЗ до транспортной компании, мы осуществляем бесплатно.

Гарантия

Мы гарантируем соответствие зубчатых муфт типа МЗ с ГОСТ 5006-83 и ГОСТ 5006-55 и обязуемся в течение всего срока гарантии выполнять гарантийные обязательства путем безвозмездного устранения  дефектов или замены дефектных деталей или муфты целиком в  процессе её эксплуатации при условии соблюдения потребителем инструкции по эксплуатации.

Срок гарантии на зубчатую муфту МЗ, три года со дня установки её на оборудовании.



Размеры муфт МЗ по ГОСТ 5006-83 и ГОСТ 5006-55



Величина муфты МЗ	Ø D, мм	Ø d, мм	Ø d1, мм	Ø d 2, мм	L, мм	L1, мм	Масса, кг
Зубчатая муфта МЗ-1	170	20	20	40	115	122	11,8
Зубчатая муфта МЗ-2	185	30	30	50	145	152	16,1
Зубчатая муфта МЗ-3	220	40	40	60	170	180	29,3
Зубчатая муфта МЗ-4	250	45	45	75	215	225	50,5
Зубчатая муфта МЗ-5	290	50	50	90	235	245	61
Зубчатая муфта МЗ-6	320	60	60	105	255	265	81
Зубчатая муфта МЗ-7	350	65	65	120	285	295	109
Зубчатая муфта МЗ-8	380	80	80	140	325	335	146
Зубчатая муфта МЗ-9	430	90	90	160	335	345	176
Зубчатая муфта МЗ-10	490	110	110	180	365	375	264
Зубчатая муфта МЗ-11	545	120	120	220	405	415	376
Зубчатая муфта МЗ-12	590	140	140	250	487	497	531
Зубчатая муфта МЗ-13	684	160	160	280	521	536	739
Зубчатая муфта МЗ-14	734	180	180	320	571	586	933
Зубчатая муфта МЗ-15	784	200	200	360	645	660	1288



Расточка втулок зубчатых муфт

Расточка муфт МЗ может быть коническая исполнение-2 и цилиндрическая исполнение-1,при заказе того или иного исполнения ,для лучшего сцепления необходимо указать допуски к размерам они зависят от способа соединения вала с муфтой.

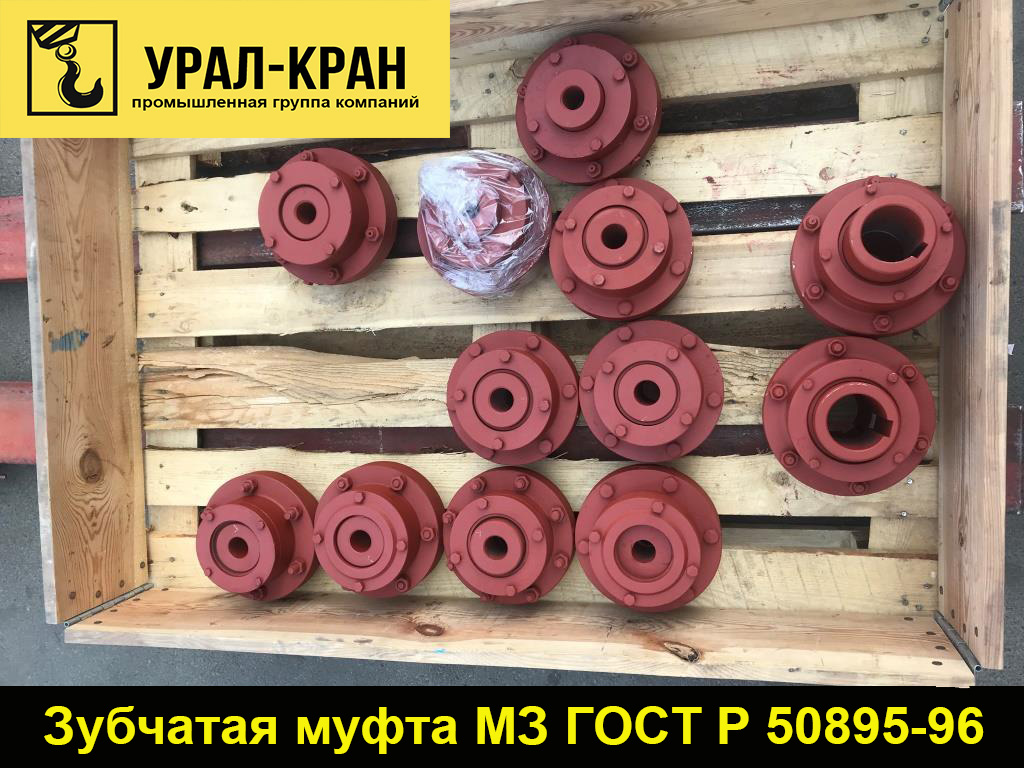

Описание муфт МЗ по ГОСТ Р 50895-96



Данные зубчатые муфты идентичны по принципу работы и устройству с муфтами ГОСТ 5006-83 и ГОСТ 5006-55 , разница заключается лишь в небольших габаритных отличиях.



Данные муфты маркируются по типу крутящего момента:



Например: муфта МЗ 1-10000-120-1У2

МЗ- муфта зубчатая

1-Тип муфты

100000 – Крутящий момент муфты Н х м

120- диаметр втулки

1-Исполнение втулки цилиндр (2-конус)

У2-климатическое исполнени



Размеры муфт МЗ и устройство в соответствии с ГОСТ Р 50895-96



Устройство муфты : 1-Сальник; 2-зубчатая обойма; 3-зубчатые втулки; 4-крышка прижимная









Типоразмер муфты МЗ	Крутящий момент Н х М	Диаметр вала d	Диаметр муфты D	Длина обоймы l	Длина муфты L	Масса МЗ, кг
Муфта МЗ-1-Н20	1000	18	160	55	170	11,8
Муфта МЗ-2-Н30	1600	30	182	70	220	16,1
Муфта МЗ-3-Н40	2500	40-60	220	110
