Электромагнит МП-201
Изготавливаем магниты МП-201 по цене 4500р с НДС!!!!
Электромагнит МП-201 предназначен для растормаживания колодочных тормозов серии ТКП-200 и ТКП-300/200.
МП-201 работает от сети постоянного тока 110 и 220в, 50Гц и может поставляться в следующих исполнениях:
Электромагнит МП-201 параллельного возбуждения предназначен для работы от сети постоянного тока 110 и 220в.
Электромагнит МП-201 последовательного возбуждения предназначен для работы от сети постоянного тока для работы с токами от 1,6 до 630 Ампер.
К колодочным тормозам магниты МП-201 крепятся на четыре бола М12,вес магнита параллельного подключения не превышает 20 Кг. Охлаждение от перегрева естественное ,класс изоляции «Н» и «F».
МП-201 поставляются в деревянной обрешетке ,в количестве двух штук на один ящик, в комплект поставки входит паспорт, гарантийный сертификат, руководство по эксплуатации (по заказу)
Период включения магнита ПВ
ПВ электромагнита МП-201 это продолжительность его включения или время его непрерывной работы, ПВ указывается в процентном соотношении исходя из промежутка работы в 10 минут.
МП-201 выпускаются в следующих исполнениях на 110V с ПВ25%, 220V с ПВ 40% и 220V с ПВ 100%.
Чем больше ПВ% у магнита тем меньше его мощность с соответственно наоборот.
Устройство и принцип работы
МП-201 состоит из металлического цилиндра с сердечником, на который одевается электромагнитная катушка, поверх катушки, на пружину устанавливается подвижный якорь.
Якорь магнита состоит из металлического стержня с диском, при подаче напряжения, якорь прижимается к катушке и через стержень который двигается внутри магнита МП-201 воздействует на систему рычагов колодочного тормоза ТКП.
Катушка магнита легко меняется в случае её перегорания, выход из строя катушки магнита МП-201 может быть обусловлен скачками напряжения в сети, попаданием грязи, влаги или посторонних предметов в магнит, неправильное использование ПВ- режима работы магнита.
Наши цены
|
Наименование |
Подключение/ Питающая сеть |
Цена с НДС |
|
Электромагнит МП 201 |
Параллельное (110/220в) |
4500 |
|
Электромагнит МП 201 |
Последовательное (1,6-630А) |
7000 |
|
Катушка для магнита МП 201 |
Параллельное 110/220в |
2500 |
|
Катушка для магнита МП 201 |
Последовательное (1,6-630А) |
4000 |
МП-201 как купить?
Купить МП-201 очень просто, достаточно отправить свою заявку нам на почту tkg200@mail.ru ,после оплаты выставленного Вам счета мы отгрузим ваш магнит уже на следующий день любой транспортной компанией до Вашего города.
Доставку до ТК мы осуществляем бесплатно. Стоимость доставки одного магнита не превышает 500 рублей.
Гарантия на электромагнит
Мы гарантируем исправную работу магнита МП-201 и обязуемся в течение всего срока гарантии выполнять гарантийные обязательства путем безвозмездного устранения дефектов или замены дефектных деталей или магнита полностью в процессе его эксплуатации.
Срок гарантии на МП-201 составляет 1,5 года со дня отгрузки потребителю на оборудовании.
Характеристика
|
Электромагнит МП-201 | ||
|
Ход якоря, мм |
4 мм | |
|
Усилие-Н , Кг/с |
ПВ25% |
930 |
|
95 | ||
|
ПВ40% |
765 | |
|
78 | ||
|
ПВ100% |
314 | |
|
32 | ||
|
Потребляемая мощность, Вт |
ПВ25% |
180 |
|
ПВ40% |
130 | |
|
ПВ100% |
45 | |
|
Масса, кг |
20 | |

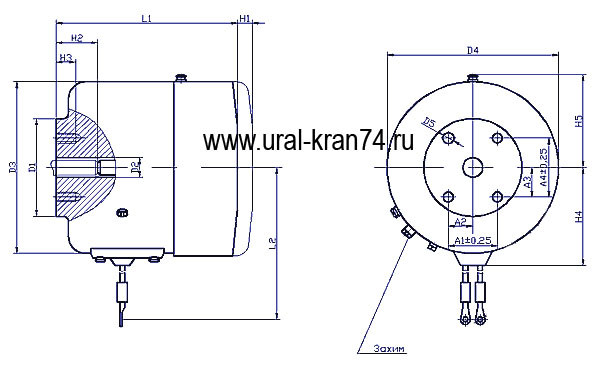

Присоединительные размеры
|
Серия |
A |
D |
H |
L |
Вес | |||||||||||||
|
1 |
2 |
3 |
4 |
1 |
2 |
3 |
4 |
5 |
6 |
1 |
2 |
3 |
4 |
5 |
1 |
2 |
кг | |
|
МП-201 |
38 |
19 |
40 |
80 |
110 |
18 |
170 |
178 |
М12 |
5,5 |
43 |
60 |
20 |
100 |
97 |
180 |
300 |
20 |
Хранение и консервация
Электромагниты МП-201 необходимо хранить в закрытом вентилируемом помещении при температуре воздуха от минус 45 до плюс 40 °С и относительной влажности не более 80% при температуре 20 °С.
При правильном хранении МП-201 может сохранять свои рабочие характеристики до 15 лет.
