Крюковая подвеска ПК для крана 2т, 3.2т, 5т, 10т и 20т
Крюковая подвеска от производителя по низким ценам! Гарантия высокого качества! Сертифицированное производство! Выполнено более 1000 заказов! Изготовим любую в сжатые сроки! Гарантия 2,5 года!
Крюковая подвеска ПК предназначена для подъема и перемещения грузов на металлическом тросе весом от 1,6 тонн и используется на всех типах мостовых и башенных кранов.
Крюковая подвеска крана состоит из канатных блоков с подшипниками и крюка с траверсой, все это закреплено на металлической оси между двух металлических пластин.
В крюковой подвеске ПК вращение крюка и блоков должно быть свободным, а вес должен быть такой, чтоб подвеска крана опускалась под действием собственной силы тяжести.
Крюковая подвеска крана оснащается однорогим крюком изготовленного из сертифицированной заготовки завода ОАО «Уральская кузница» или других производителей, при грузоподъемности подвески свыше 50 тонн она оснащается двурогим грузовым крюком.
На крюк подвески, для предотвращения выскальзывания строп, устанавливается предохранительный механизм-защелка.
Крюковые подвески изготавливаются в соответствии с действующим в России ОСТ 24.19.105-82 или по чертежам (требованиям) заказчика.
Крюковая подвеска для крана 10 тонн | ПК-10-3/400-17А
Крюковая подвеска 5 тонн | ПК-5-2/400-14А
Крюковая подвеска для тали (тельфера)
Блок монтажный с крюком
Крюковая подвеска крана | Видео с производства
Подвеска крюковая – стоимость
Цена на крюковую подвеску ПК зависит от типа подвески, используемого крюка, количества канатных блоков их диаметра, цены металла, наличия заготовок, вспомогательных материалов и общего устройства подвески.
Поэтому цену рассчитываем всегда индивидуально к каждому заказу, свою заявку Вы можете отправить нам на почту tkg200@mail.ru
Все производимые нами крюковые подвески сертифицированы
сертификат соответствия № РОСС RU.МЛ20.Н00918
Хотим отметить что на сегодняшний день имеем самые низкие цены на крюковые подвески без потери качества, благодаря большим объемам потребления металла и заготовок нам удалось максимально снизить стоимость подвески ,мы имеем свои собственные производственные помещения и складские что так же влияет на снижение себестоимости продукции.
Примерная цена на крюковую подвеску
Крюковая подвеска 3,2Тн одноблочная - 22 000руб.
Крюковая подвеска 5Тн двухблочная - 39 000 руб.
Крюковая подвеска 10Тн трехблочная - 75 000 руб.
Цена указана с НДС, срок изготовления составляет 7-10 рабочих дней.
Для изготовления крюковой подвески и расчета её стоимости нам необходимо предоставить информацию:
1.Грузоподъемность подвески Тн
2.Количество канатных блоков
3.Диаметр канатных блоков
4.Диаметр каната который будет использоваться в подвеске
5.Исполнение крюка, с защелкой или без неё
6.Чертеж,схему или фото желаемой подвески- по возможности
Запасные части для крюковых подвесок
В нашей компании Вы сможете заказать отдельные составляющие крюковых подвесок а именно:
Блоки полиспаста или канатный блок – это колесо с окружным желобом.
Траверса – это элемент несущей конструкции подвески.
Крюк грузовой в сборе с гайкой или заготовку.
Так же мы можем осуществить ремонт крюковой подвески с заменой всех изношенных деталей.
Крюковая подвеска - срок изготовления
|
Тип подвески |
Кол-во |
Требуется рабочих дней |
|
Крюковая подвеска 1,6 Тн |
до 2 шт |
10 |
|
Крюковая подвеска 3,2 Тн |
до 2 шт |
10 |
|
Крюковая подвеска 5 Тн |
до 2 шт |
10 |
|
Крюковая подвеска 10 Тн |
до 2 шт |
10 |
|
Крюковая подвеска 12,5 Тн |
до 2 шт |
10 |
|
Крюковая подвеска 16 Тн |
до 3 шт |
10 |
|
Крюковая подвеска 20 Тн |
до 2 шт |
15 |
|
Крюковая подвеска 25 Тн |
до 2 шт |
15 |
|
Крюковая подвеска 32 Тн |
до 2 шт |
по договоренности |
|
Крюковая подвеска 50 Тн |
до 2 шт |
по договоренности |
Варианты исполнения
Нормальная крюковая подвеска – это стандартная подвеска, где траверса объединена с канатными блоками между металлическими пластинами.
Укороченная крюковая подвеска – это подвеска где траверса расположена на оси канатных блоков. Поэтому укороченные подвески имеют более низкую стоимость и всегда только четное число блоков
Обозначение крюковых подвесок
ПК-5/2-400 с крюком № 14А исп.-1 под канат 14мм где
ПК- подвеска крюковая
5- грузоподъемность тонн
2-количество канатных блоков и их диаметр
14А-тип крюка с указанием типа хвостовика А-укороченный и Б длиненный и исполнением с защелкой «1» или без «2».
14мм - ширина колеи канатного блока
Наиболее востребованные исполнения крюковых подвесок
|
Наименование подвески |
Крюк грузовой № |
Количество канатных блоков |
Диаметр канатного блока, мм |
Диаметр используемого каната, мм |
|
Крюковая подвеска 3,2 Тн |
12 |
1 |
380 |
11-14 |
|
Крюковая подвеска 3,2 Тн |
12 |
1 |
500 |
11-14 |
|
Крюковая подвеска 5 Тн |
14 |
1 |
500 |
14-17 |
|
Крюковая подвеска 5 Тн |
14 |
1 |
600 |
14-18 |
|
Крюковая подвеска 5 Тн |
14 |
2 |
380 |
11-14 |
|
Крюковая подвеска 5 Тн |
14 |
2 |
500 |
11-14 |
|
Крюковая подвеска 10 Тн |
17 |
2 |
500 |
14-17 |
|
Крюковая подвеска 10 Тн |
17 |
2 |
600 |
14-18 |
|
Крюковая подвеска 10 Тн |
17 |
3 |
400 |
14-17 |
|
Крюковая подвеска 10 Тн |
17 |
3 |
500 |
14-17 |
|
Крюковая подвеска 12,5Тн |
17 |
3 |
400 |
14-17 |
|
Крюковая подвеска 16 Тн |
19 |
3 |
400 |
14-17 |
|
Крюковая подвеска 16 Тн |
19 |
3 |
500 |
14-17 |
|
Крюковая подвеска 16 Тн |
19 |
3 |
600 |
14-18 |
|
Крюковая подвеска 16 Тн |
19 |
4 |
400 |
14-17 |
|
Крюковая подвеска 16 Тн |
19 |
4 |
500 |
14-17 |
|
Крюковая подвеска 20 Тн |
19 |
4 |
400 |
14-17 |
|
Крюковая подвеска 20 Тн |
20 |
4 |
500 |
14-17 |
|
Крюковая подвеска 20 Тн |
20 |
4 |
600 |
14-18 |
|
Крюковая подвеска 32 Тн |
20 |
4 |
800 |
18-23 |
|
Крюковая подвеска 50 Тн |
24 |
5 |
960 |
23-28,5 |

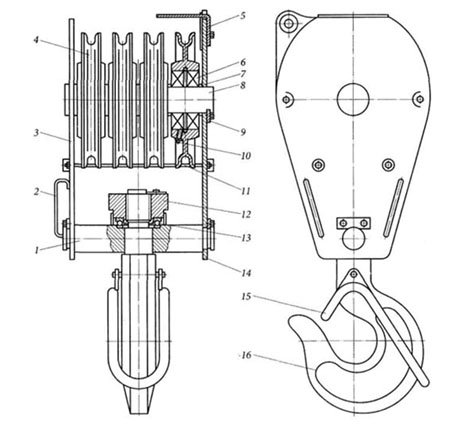

Устройство нормальной крюковой подвески
1-траверса; 2-рукоятка для перемещения; 3 и 14-металлический щит; 4- блок полиспаста; 5-упор; 6 и 13- подшипник; 7- втулка; 8-ось; 9-держатель оси; 10- масленка; 11-ограничитель; 12-гайка; 15-защелка; 16-грузовой крюк.

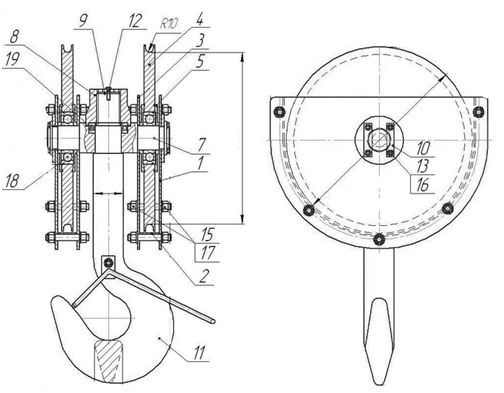

Устройство укороченной крюковой подвески
1-защитный кожух; 2,3-крепления; 4-канатный блок; 5-подшипник; 7-траверса; 8-гайка; 9,12- защита от раскручивания гайки; 10-стопорная планка; 11-крюк грузовой; 13,15,17-болтовое соединение; R10 – диаметр каната

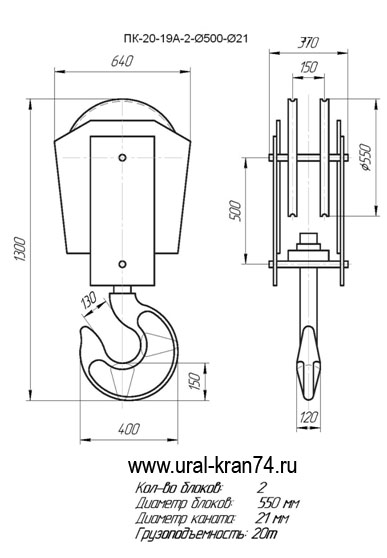

На рис. показан один из вариантов чертежа крюковой подвески 20 тонн.
